SCADE Nuclear Steam Boiler

核电蒸汽锅炉控制应用

出于教育目的，核蒸汽锅炉控制应用程序展示了如何通过真实的蒸汽锅炉控制面板将触觉交互概念引入核电站控制室。核蒸汽锅炉控制应用程序已从 SCADE Suite® 和 SCADE Display® 自动生成。

蒸汽锅炉控制器是一个软件程序，用于控制核电站蒸汽锅炉中的水位。程序正确运行非常重要，因为蒸汽锅炉工作时的水量既不能太低也不能太高；否则位于其前面的蒸汽锅炉或涡轮机可能会受到严重影响。

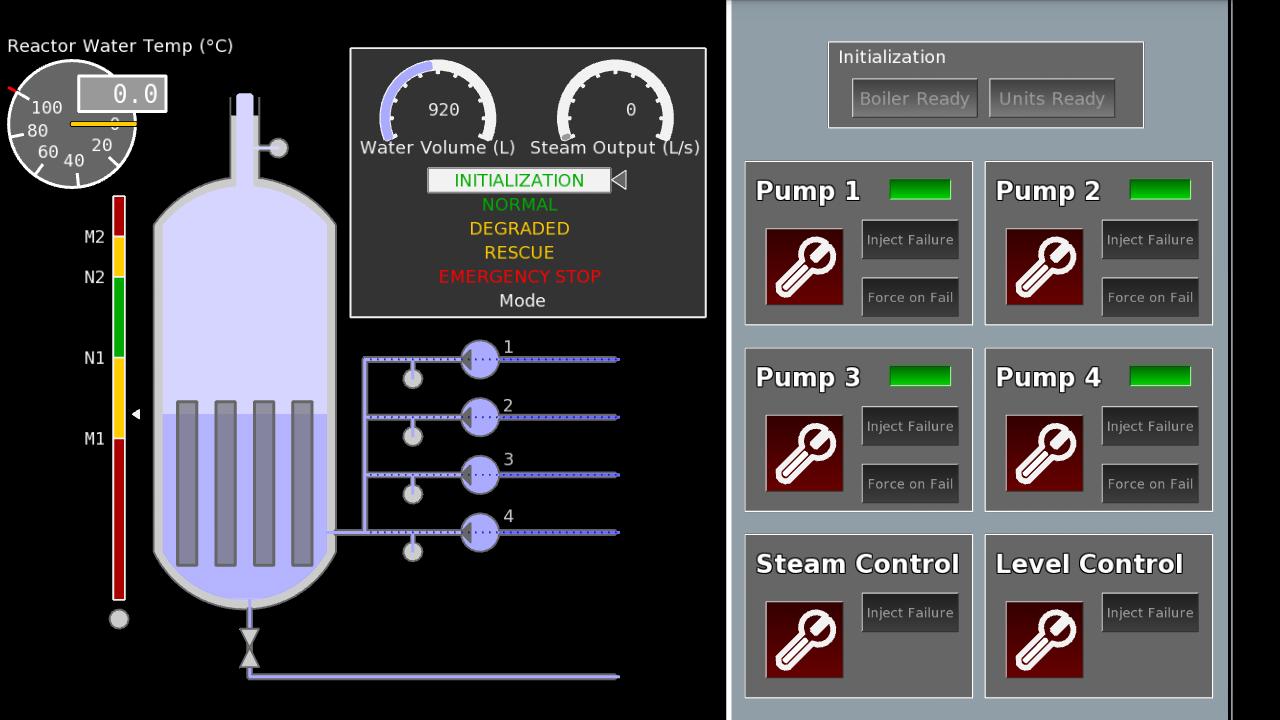

SCADE 蒸汽锅炉控制面板分为两个不同的部分：

- 正确的部分允许控制系统环境：系统初始化、故障注入和修复（泵、蒸汽控制器、液位控制器）

- 左侧部分可以监控蒸汽锅炉控制器：水位、水温、蒸汽输出流量、泵启动、故障控制等。

指示：

- 点击锅炉就绪按钮启动系统初始化序列：4 个泵将蒸汽锅炉水箱注满至最低正常水位 N1

- 然后点击“Units Ready”按钮结束系统初始化顺序：4个泵将蒸汽锅炉水箱注满至最大正常水位N2，同时水反应堆开始加热，从而产生蒸汽并降低水位

- 当系统在正常调节模式下运行时，当达到最低正常水位N1、最高正常水位N2时，泵自动启动以填充水箱

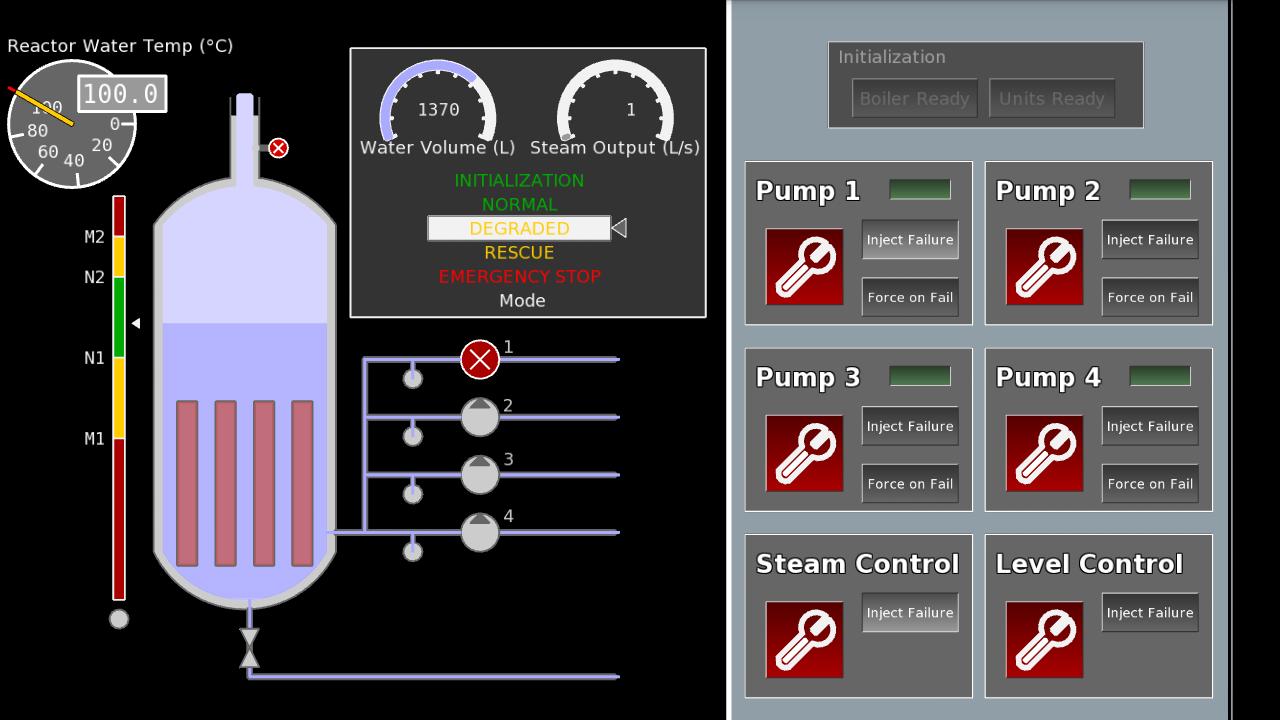

- 用户可以随时通过控制面板使用“注射故障”按钮为每个泵（1、2、3、4）引入故障，但只有在泵激活时系统才会检测到。系统检测到故障后，用户可以使用“修复”按钮修复每个泵。用户可以使用“强制失败”按钮手动强制泵激活。

- 用户可以随时通过控制面板使用相应的“注入故障”按钮为蒸汽控制器和液位控制器引入故障。系统会自动检测此类故障，并可以随时使用“修复”按钮进行修复。

- 当达到紧急停止模式时，蒸汽锅炉控制系统将自动停止
